Informazioni di Base.
Pressione di lavoro
Bassa pressione (Pn <1.6Mpa)
Temperatura di funzionamento
Bassa temperatura (-100 ¡AC <T <-40 ¡AC)
Materiale di Seal Surface
Morbido Sealed
Corpo valvola
Casting
caratteristica
doppio offset doppio flangia in acciaio inox butte
progettazione e produzione
API 509
valore nominale pre-temp
ASME B16.34
faccia a faccia
API 509
termina il collegamento
wafer, aletta o flangiata
ispezione e test
API 598
certificato 1
Dnv CE 0575
certificato 2
iso 9001: 2008
Pacchetto di Trasporto
Sea Worthy Ply-Wood Packing
Specifiche
API, ANSI, ASME, BS, DIN, JIS, GB etc.
Marchio
VATAC or OEM
Origine
China
Codice SA
8481804090
Capacità di Produzione
8000 Ton Per Year
Descrizione del Prodotto

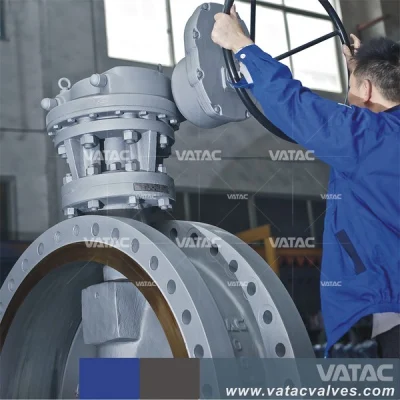

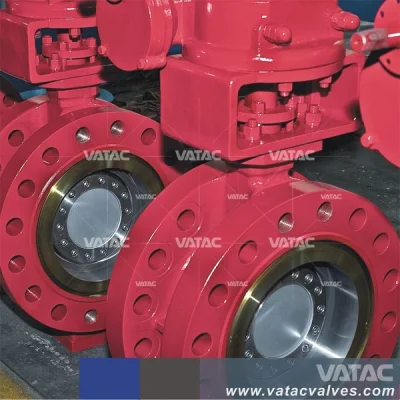

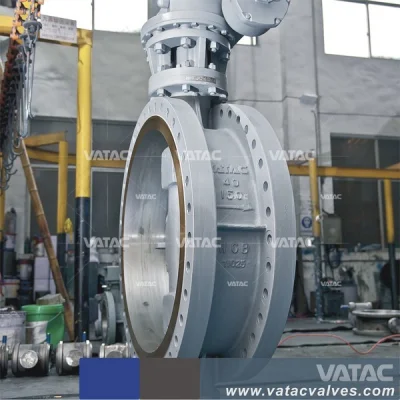

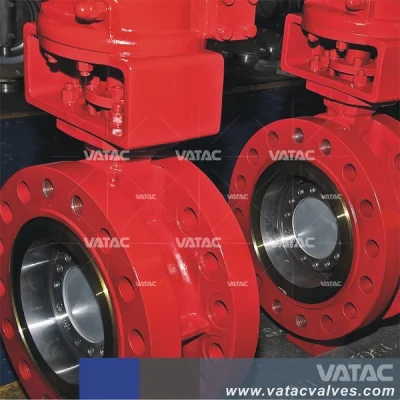

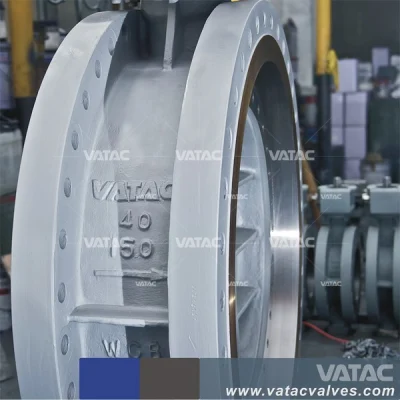

Valvola a farfalla in acciaio inox con doppia flangia e doppio offset conforme a API 509, sono testate in conformità a API 598 e contrassegnate come da MSS SP-25
La costruzione è la seguente:
Parte principale e materiali
IL NOSTRO VANTAGGIO
Valore nominale della pressione normale
PN10~PN64, CLASS150~600
Intervallo dimensioni normali
DN50~DN1800, 2"~72"
La costruzione è la seguente:
- eccentrico doppio o triplo | |||
| - corpo singolo | |||
| - anello di tenuta rinnovabile | |||
| - progettazione antincendio | |||
| - Design antistatico | |||
| - direzione uni o bidirezionale | |||
| - le estremità della saldatura di testa a ASME B16.25 | |||
| - estremità flangiate secondo ASME B16.5 | |||
| - Wafer o tuta a per alesatori con flangia (ASME B16.5 o B16.47) |
Parte principale e materiali
Nomi delle parti | Materiali della parte | ||||||
| Corpo | WCB | LCB | WC6 | CF8 | CF8M | CF3 | CF3M |
| Disco | WCB | LCB | WC6 | CF8 | CF8M | CF3 | CF3M |
| Stelo | F6a | F304 | F6a | F304 | F316 | F304L | F316L |
| Sede/anello di sicurezza | PTFE/RPTFE/NYLON/DEVLON/PEEK O METALLO | ||||||
| Imballaggio | Grafite/PTFE | ||||||
| Guarnizione | SS304+grafite/SS304+grafite | ||||||
| Bulloni/dadi | B7/2H | L7/4 | B16/4 | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Terreno adatto | W.O.G ecc. | HNO3, CH3OOH ecc. | |||||
| Temperatura adatta | -29~425 °C. | -46~340 °C. | -46~340 °C. | -196~427 °C. | -196~427 °C. | -196~427 °C. | -196~427 °C. |
IL NOSTRO VANTAGGIO
Valore nominale della pressione normale
PN10~PN64, CLASS150~600
Intervallo dimensioni normali
DN50~DN1800, 2"~72"
