Ritorno molla attuatore pneumatico forcella Scotch Bettis a effetto singolo Cilindro in ghisa duttile con sfera/farfalla/sanitario/valvola di controllo CE/ISO9001/IP67

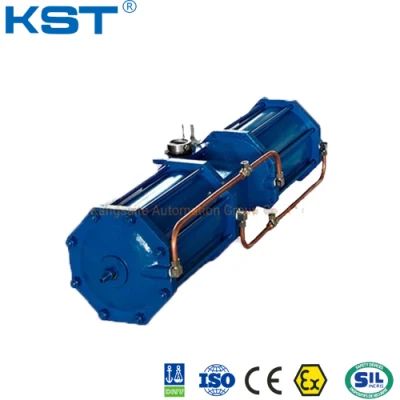

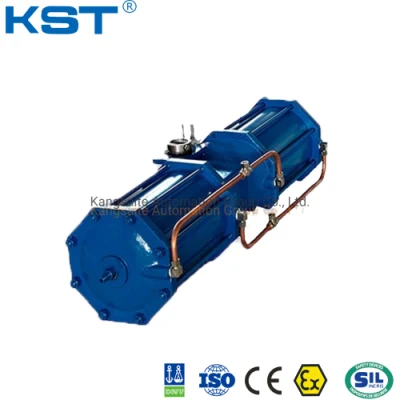

Attuatore pneumatico con forcella Scotch tipo Bettis a singolo effetto

Caratteristiche

 1. Versatilità
2. Efficiente
3. Sicurezza
4. Resistenza alla corrosione
5. Altamente sigillato
6. Lunga  durata

Specifiche

1).  Pressione di mandata olio attuatore idraulico: Fino a 100 bar ( 1449 psi )
2). Pressione di alimentazione aria attuatore pneumatico: Fino a 10 bar ( 116 psi )
3). Coppia di uscita: Fino a 160000 Nm ( 11790261 bf-in )
4).  Intervallo di temperatura:
   Standard: -20°C ~ +80°C.
   Bassa temperatura: -40 °C~ +80 °C.
   Alta temperatura: -20 °C~ +120°C.
5).  Tipo: A doppia azione , ad azione singola ( ritorno a molla )
6).   Accessori opzionali: Elettrovalvole ,  interruttore di limitazione,  posizione elettrica
7).  Lubrificazione: Tutte   le parti in movimento sono rivestite  di lubrificanti, prolungandone    la durata


Introduzione alla produzione
Attuatore pneumatico per impieghi pesanti forcella Scotch
I. questa serie di attuatori pneumatici applica cuscinetti sostituibili, un sistema di rivestimento resistente alla corrosione, all'usura altamente efficiente e una molla compressa per tiranti. Il design modulare migliora l'efficienza, riduce l'usura e prolunga la durata. Disponibile nella forcella simmetrica o inclinata.
Questa serie è disponibile per servizi sottomarini robusti con sistemi di intervento subacqueo o ROV praticamente a qualsiasi profondità d'acqua. Questi attuatori sono particolarmente adatti per riser e altre applicazioni a prova di guasto.
Queste serie di attuatori sono costruiti in modo esclusivo e hanno subito un rigoroso programma di test e qualificazione per convalidare e documentare le prestazioni del prodotto per l'uso nelle aree di contenimento e di sicurezza nel servizio nucleare.
II. Disponibile per temperatura di esercizio da -40° C a + 66° C (da -40° F a +150° F)
III. Le pressioni di esercizio sono pneumatiche 3-14 bar (40-220 PSIG), idrauliche a 345 bar (5, 000 PSIG).
IV. Caratteristiche principali

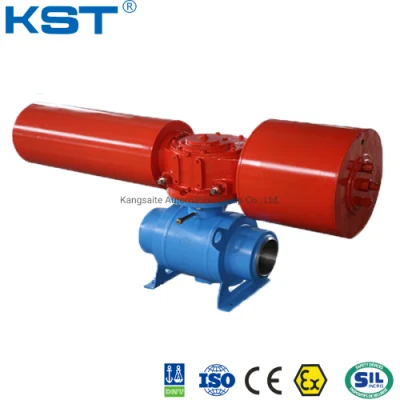

Si abbinano con la sfera, la farfalla, le valvole a tappo e altri dispositivi a un quarto di giro.
Certificazioni: ATEX. ABS, direttiva ATEX 94/9, PED 97/23/CE, IP66 / IP67M.
Gamma coppia/spinta:
Modelli a doppia azione: 1420 678, 000 Nm (12, 581 6, 000, 000 lb-in).
Modelli con ritorno a molla: Superiore a 339, 000 Nm (3, 000, 000 lb-in)
